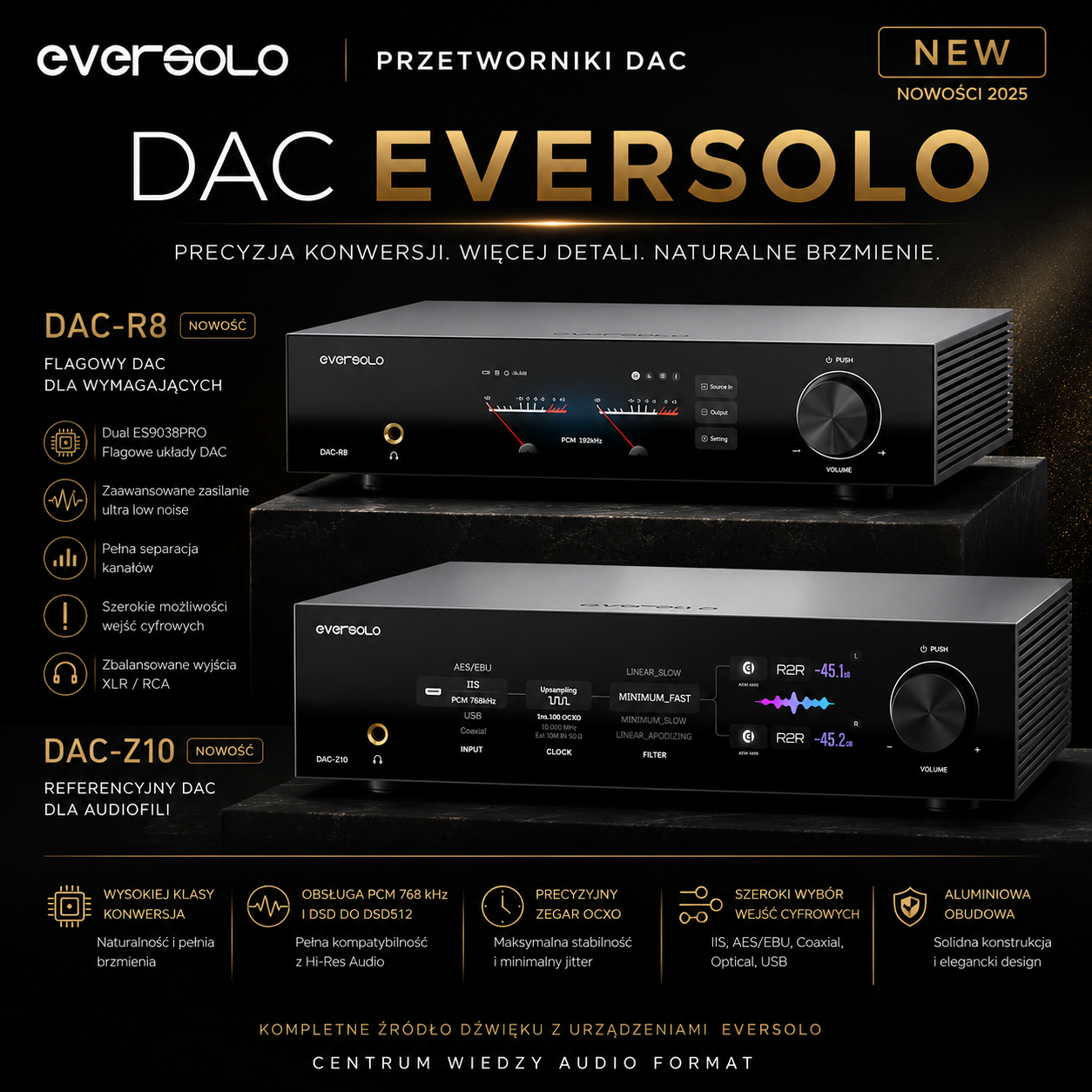

Przetworniki DAC Eversolo – DAC-Z10 i nadchodzący DAC-R8 R2R

Przetworniki cyfrowo-analogowe Eversolo są przeznaczone do systemów, w których streaming lub odtwarzanie plików zostały oddzielone od właściwej konwersji cyfrowo-analogowej. DAC może współpracować z transportem sieciowym T8 lub T10, komputerem, odtwarzaczem CD, telewizorem oraz innym źródłem wyposażonym w odpowiednie wyjście cyfrowe.

Obecnie centralnym modelem tej części oferty jest DAC-Z10 – rozbudowany przetwornik z podwójną architekturą AKM, analogowym przedwzmacniaczem, regulacją głośności R-2R oraz wzmacniaczem słuchawkowym. Drugim kierunkiem Eversolo jest zapowiedziany DAC-R8, wykorzystujący zupełnie inną, autorską 24-bitową architekturę przetwornika R-2R.

Po co osobny DAC, skoro streamer może mieć własny przetwornik?

Modele takie jak DMP-A6 Gen 2, DMP-A8 Gen 2 czy DMP-A10 mają już własne wysokiej klasy sekcje DAC. Zewnętrzny przetwornik nie jest więc obowiązkowym elementem dobrego systemu.

Osobny DAC zaczyna mieć szczególnie dużo sensu wtedy, gdy chcemy:

• niezależnie wybierać transport i przetwornik,
• zachować DAC podczas przyszłej wymiany streamera,
• wykorzystać wyspecjalizowaną sekcję analogową i zasilanie DAC-a,
• podłączyć kilka różnych źródeł cyfrowych i analogowych,
• wykorzystać DAC również jako przedwzmacniacz,
• zbudować system transport → DAC → końcówka mocy.

W DAC-Z10 dwa środkowe etapy mogą zostać połączone w jednym urządzeniu – oprócz konwersji cyfrowo-analogowej ma on bowiem również pełnoprawną sekcję przedwzmacniacza.

Eversolo DAC-Z10 – znacznie więcej niż sam przetwornik

Dual AKM – osobny zestaw DAC dla każdego kanału

DAC-Z10 wykorzystuje nie jeden, lecz dwa niezależne zestawy AK4191 + AK4499.

Jeden moduł obsługuje kanał lewy, drugi prawy. Dzięki temu rozdzielenie kanałów rozpoczyna się już na poziomie właściwej konwersji cyfrowo-analogowej.

AK4191 odpowiada za cyfrową część procesu, natomiast AK4499 realizuje właściwą konwersję sygnału do postaci analogowej.

Eversolo FIA – izolacja części cyfrowej i analogowej

Z10 wykorzystuje opracowaną przez producenta architekturę Eversolo FIA – Fully Isolated Architecture.

Jej założeniem jest możliwie dalekie elektryczne oddzielenie części cyfrowej, systemowej i analogowej, aby ograniczyć przenikanie zakłóceń pomiędzy poszczególnymi obszarami urządzenia.

Ma to szczególne znaczenie w konstrukcji posiadającej jednocześnie USB, HDMI, Bluetooth, duży ekran, system sterowania, DAC, analogowy preamp i wzmacniacz słuchawkowy.

Trzy niezależne zasilacze liniowe

DAC-Z10 ma trzy osobne liniowe sekcje zasilające – oddzielnie dla lewego kanału, prawego kanału oraz części systemowej.

Producent stosuje trzy niezależne transformatory toroidalne i deklaruje poziom szumu zasilania około 42 μV.

Nie chodzi więc wyłącznie o zwiększenie całkowitej mocy zasilacza, ale przede wszystkim o ograniczenie wzajemnego wpływu kanałów i części cyfrowej na analogową.

R-2R Volume Control – analogowa regulacja głośności

Po konwersji sygnału przez AKM regulacja poziomu odbywa się w analogowej domenie poprzez precyzyjne drabinki rezystorowe R-2R.

Każdy kanał otrzymuje własny układ regulacji.

Dzięki temu DAC-Z10 może pełnić funkcję pełnoprawnego przedwzmacniacza i bezpośrednio sterować odpowiednią końcówką mocy.

W pełni zbalansowany przedwzmacniacz

Z10 ma analogowe wejścia XLR oraz RCA, dzięki czemu może przyjmować również sygnał z urządzeń, które nie są źródłami cyfrowymi.

Analogowy przedwzmacniacz zapewnia maksymalnie +10 dB wzmocnienia.

Na wyjściu dostępne są regulowane XLR i RCA, dzięki czemu można stworzyć system:

Nie potrzeba wtedy osobnego klasycznego przedwzmacniacza.

OCXO + PLL + FPGA – Eversolo Precision Core

DAC-Z10 ma własny rozbudowany system taktowania Eversolo Precision Core.

Składają się na niego:

• oscylator OCXO stabilizowany temperaturowo,
• PLL – Phase-Locked Loop,
• FPGA odpowiedzialne za rekonstrukcję zegara i przetwarzanie IIS.

To szczególnie istotne w zewnętrznym DAC-u przyjmującym sygnał z wielu różnych źródeł i interfejsów.

Zewnętrzny zegar 10 MHz / 25 MHz

DAC-Z10 można również włączyć do bardziej rozbudowanego systemu wykorzystującego zewnętrzny Master Clock.

Obsługiwane są sygnały:

• 10 MHz,
• 25 MHz,
• 50 Ω,
• 75 Ω.

Naturalnym przykładem jest system T10 + DAC-Z10, w którym oba urządzenia mogą współpracować z rozbudowaną infrastrukturą zegara.

USB i IIS – PCM768 oraz DSD512

Wejście USB-B obsługuje materiał do PCM 768 kHz / 32 bit oraz DSD512 Native.

Takie same maksymalne formaty może przyjąć wejście IIS.

IIS ma osiem konfiguracji pinoutu, dzięki czemu łatwiej dopasować Z10 do transportów innych producentów.

AES/EBU, dwa coaxiale i dwa wejścia optyczne

DAC-Z10 jest przygotowany do podłączenia wielu źródeł jednocześnie.

Do dyspozycji są między innymi:

• AES/EBU,
• 2 × coaxial,
• 2 × optical,
• USB-B,
• IIS,
• HDMI ARC,
• Bluetooth.

AES/EBU, coaxial i optical obsługują do PCM 192 kHz / 24 bit oraz DSD64 przez DoP.

HDMI ARC – DAC również do telewizora

HDMI ARC pozwala wykorzystać DAC-Z10 również jako centrum dźwięku telewizora.

Można więc zachować klasyczny system stereo, a jednocześnie korzystać z tych samych kolumn podczas filmów, koncertów i seriali bez stosowania dodatkowego soundbara.

Wzmacniacz słuchawkowy 6,35 mm

DAC-Z10 ma również dedykowaną sekcję słuchawkową.

Producent przewiduje współpracę ze słuchawkami o impedancji 16–300 Ω, a urządzenie pozwala pracować z różnymi poziomami gainu.

W najwyższym ustawieniu producent deklaruje do:

• 1 W / 16 Ω,
• 1 W / 32 Ω,
• 0,16 W / 300 Ω.

Z10 może więc pełnić trzy role jednocześnie: DAC-a, przedwzmacniacza oraz stacjonarnego wzmacniacza słuchawkowego.

8,8-calowy ekran IPS

Przedni panel DAC-Z10 wykorzystuje duży 8,8-calowy ekran IPS.

Pokazuje on nie tylko wybrane źródło czy poziom głośności, ale również przebieg toru sygnałowego, aktywne wyjścia, zegar, filtry i sposób pracy regulacji R-2R.

Dostępne są także wskaźniki VU oraz wizualizacje widma.

T8 + DAC-Z10 – rozsądny system dzielony

T10 + DAC-Z10 – pełny cyfrowy system Eversolo

T10 jest naturalnym partnerem dla DAC-Z10 w bardziej rozbudowanym systemie.

Oba urządzenia zostały zaprojektowane jako wyspecjalizowane komponenty:

Eversolo T10 + DAC-Z10 – czy taki duet ma sens? →

DAC-Z10 + końcówka mocy – bez dodatkowego preampu

Dzięki analogowej regulacji R-2R oraz pełnoprawnej sekcji przedwzmacniacza DAC-Z10 może bezpośrednio współpracować z końcówką mocy.

Można więc zbudować na przykład:

albo bardziej rozbudowaną konfigurację:

Zobacz końcówki mocy Eversolo →

T10 + DAC-Z10 czy DMP-A10?

To nie jest porównanie „lepszy kontra gorszy”, ale dwóch sposobów budowy systemu.

Czy warto podłączać zewnętrzny DAC do DMP-A6 lub DMP-A8?

Można, ale nie zawsze ma to ekonomiczny sens.

DMP-A6, A8 i A10 mają już własne wysokiej klasy przetworniki. Dodanie zewnętrznego DAC-a oznacza ominięcie części elektroniki, za którą zapłaciliśmy kupując kompletny odtwarzacz.

Jeżeli system od początku ma korzystać z osobnego DAC-a, warto również rozważyć wyspecjalizowany transport T8 lub T10.

Z drugiej strony DMP może być dobrym rozwiązaniem przejściowym – zaczynamy od jego wewnętrznego DAC-a, a później dodajemy osobny przetwornik.

DAC-Z10 z transportem innej marki

Z10 nie jest ograniczony do źródeł Eversolo.

Można podłączyć komputer, transport CD, streamer innego producenta, telewizor albo dowolne kompatybilne źródło wyposażone w USB, IIS, AES/EBU, coaxial lub optical.

Podobnie T8 i T10 mogą współpracować z DAC-ami innych marek.

System dzielony daje więc dużą swobodę rozwoju bez zamykania użytkownika w jednym ekosystemie.

DAC-Z10 i McIntosh

Eversolo DAC-R8 – prawdziwa architektura R-2R

DAC-Z10 czy DAC-R8?

Na obecnym etapie nie warto przedstawiać ich jako prostej hierarchii.

Najważniejsze parametry DAC-Z10

Najczęściej zadawane pytania o DAC Eversolo

Przetworniki DAC Eversolo – odsłuch w Audio Format Warszawa

Urządzenia Eversolo dostępne w naszej ofercie można odsłuchać w salonie Audio Format w Warszawie.

W przypadku zewnętrznego DAC-a odsłuch jest szczególnie istotny, ponieważ warto sprawdzić nie tylko samo urządzenie, ale cały tor. Możemy zestawić DAC-Z10 z T8 lub T10, wykorzystać różne wejścia cyfrowe oraz sprawdzić pracę jako klasyczny DAC albo przedwzmacniacz sterujący końcówką mocy.

Możemy również porównać system dzielony T8/T10 + DAC z kompletnymi odtwarzaczami DMP-A8 i DMP-A10, aby ocenić, która architektura ma więcej sensu w konkretnym zestawie.
